ADataMatrix10 x 10è il più piccolo simbolo ECC 200 DataMatrix, costituito da una griglia 10 x 10 utilizzata per codificare quantità molto piccole di dati.

Grazie alla sua impronta minima, spesso intorno a 1 mm, la DataMatrix10 x 10è ampiamente utilizzato in industrie come l'aerospazio, l'elettronica e i dispositivi medici, dove lo spazio di marcatura è estremamente limitato.

Tuttavia, questa dimensione compatta viene fornita con rigorose limitazioni. Una DataMatrix10 x 10può memorizzare solo pochi caratteri e richiede un controllo preciso sulle condizioni di marcatura e scansione.

Questa guida spiega le sue dimensioni, i limiti di capacità e quando è la scelta giusta nelle applicazioni del mondo reale.

Che cos'è una DataMatrix 10 x 10? (Definizione e significato pratico)

Una DataMatrix10 x 10è un codice a barre 2D composto da10 righe x 10 colonne (100 moduli)secondo lo standard ECC 200.

Sebbene sia costituito da 100 moduli, una parte significativa di questo spazio è riservata ai modelli strutturali e alla correzione degli errori. Ciò lascia solo un'area minima per i dati effettivi, che definisce fondamentalmente come il simbolo viene utilizzato in pratica.

In altre parole, il10 x 10Il formato non esiste per la flessibilità, ma perestremi vincoli spaziali.

Limiti di capacità DataMatrix 10 x 10 (cosa puoi effettivamente codificare)

Il vincolo più importante è la capacità dei dati, ed è qui che molte implementazioni falliscono.

Anche se il simbolo contiene 100 moduli, solo una piccola porzione è disponibile per i dati reali. Il resto è riservato a:

• Modello Finder (bordo a forma di L)

• Timing modello

Correzione degli errori (Reed-Solomon, circa il 25%)

Di conseguenza, il carico utile è estremamente limitato.

Limiti pratici di capacità:

Secondo la specifica ECC 200, la capacità massima di un10 x 10DataMatrix è:

•Numerico: 6 cifre

•Alfanumerico: 3 caratteri

•Binario: 1 byte

Insight chiave:

A10 x 10DataMatrix non è "piccolo ma flessibile".rigorosamente limitatoAnche un singolo carattere in più costringerà il simbolo ad espandersi.

Ad esempio, il tentativo di codificare "1234567" genererà automaticamente unSimbolo 12 x 12non10 x 10.

Dimensioni fisiche di DataMatrix 10 x 10 (dimensioni del modulo e zona silenziosa)

Una volta definiti i dati, il vincolo successivo è la dimensione fisica.

Le dimensioni finali dipendono dalDimensione X (dimensione del modulo). Nei sistemi di marcatura ad alta precisione, questo può scendere fino a 0,1 mm.

Dimensioni fisiche tipiche:

•Dimensioni della matrice:determinato dalla dimensione del modulo (dimensione X), non fisso

•Zona tranquilla:almeno 1 larghezza modulo su ciascun lato

•Spazio totale richiesto:dipende dalle dimensioni del modulo e comprende la zona silenziosa

Ad esempio, con una dimensione del modulo di 0,25 mm, un10 x 10DataMatrix sarebbe di circa 2,5 mm x 2,5 mm (esclusa la zona silenziosa) e più grande quando la zona silenziosa è inclusa.

Molti guasti di marcatura non sono causati da errori di codifica, ma da una zona silenziosa insufficiente o da un contrasto scarso intorno al simbolo.

Confronto delle dimensioni DataMatrix (10 x 10 vs Simboli più grandi)

Per decidere se10 x 10è appropriato, aiuta a confrontarlo con i prossimi livelli di dimensioni.

Regola pratica:Se i tuoi dati sono anche leggermente complessi, 10 x 10 di solito non è la scelta giusta.

Quando utilizzare DataMatrix 10 x 10 (applicazioni industriali reali)

A causa dei suoi limiti, questo simbolo viene utilizzato solo in scenari molto specifici.

1. PCB e Micro-Elettronica

Nella produzione di PCB, lo spazio di marcatura disponibile è estremamente limitato.Per adattarsi all'interno di una10 x 10simbolo, i produttori spessocompressione dei formati di dati (ad esempio, codifica base-36).

2. Strumenti e impianti medici

Gli strumenti chirurgici devono sopravvivere a cicli di sterilizzazione ripetuti.Le etichette si degradano rapidamente, quindi è necessaria una marcatura permanente.

A10 x 10DataMatrix consente la tracciabilitàsenza compromettere l'usabilità o l'integrità strutturale.

3. Componenti aerospaziali e di precisione

Nel settore aerospaziale, anche piccole parti devono essere tracciabili.Tuttavia, la marcatura non deve indebolire il componente.

Questo crea un caso d'uso perfetto per simboli ultra-piccoli.

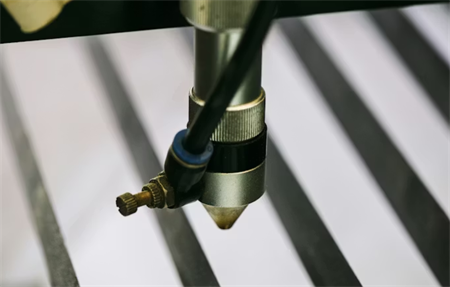

Marcatura diretta delle parti (DPM): perché viene utilizzato 10 x 10

Nella maggior parte dei casi del mondo reale, DataMatrix10 x 10viene utilizzato inMarcatura diretta delle parti (DPM).

Invece di stampare le etichette, il codice viene applicato direttamente utilizzando:

• Marcatura laser

• Punto peening

• Incisione chimica

Il vantaggio è la durabilità.Il trade-off è cheLa leggibilità diventa molto più difficile da controllare.

Sfide di leggibilità (e come risolverle)

A questa scala, generare il codice non è la parte difficile.Leggerlo in modo affidabile.

Problemi comuni includono:

• Riflessione su superfici metalliche

• Basso contrasto dopo la marcatura

• Definizione insufficiente del modulo

Soluzioni industriali:

• Sistemi di visione industriali (non scanner di consumo)

•Dsome illuminazione per ridurre i riflessi

• Parametri laser ottimizzati per un alto contrasto

Questi sono generalmente convalidati secondo gli standard di qualità ISO DPM.

Come generare una DataMatrix 10 x 10 correttamente

Per generare con successo una10 x 10simbolo:

1.Mantenere i dati estremamente brevi (6 cifre o meno raccomandate)

2.Utilizzare software di codifica compatibile con ECC 200

3.Validare la dimensione del simbolo prima di contrassegnare

4.Leggibilità della prova in condizioni reali

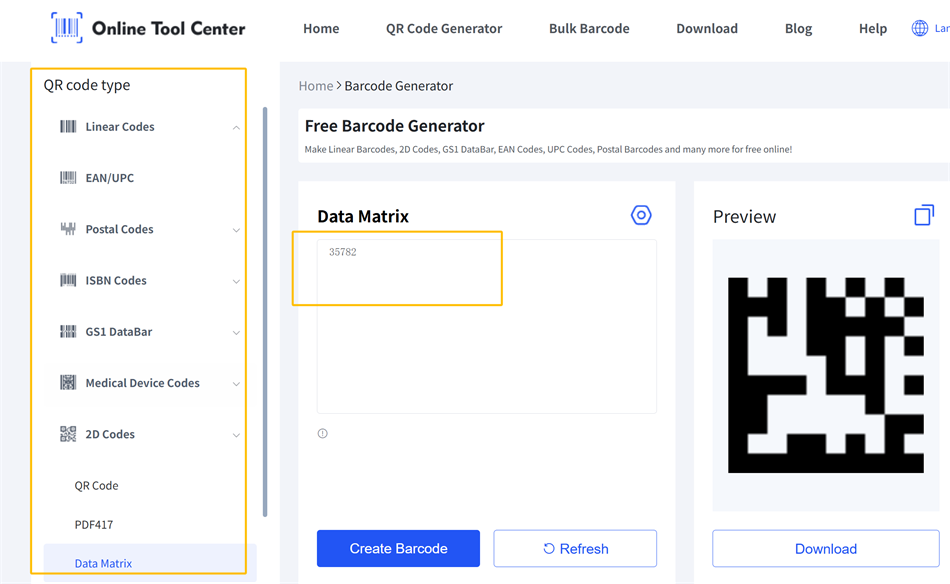

In pratica, ci sono moltigeneratori di codici a barre 2D online gratuitiche può creare rapidamente una DataMatrix 10 x 10. Il processo è solitamente semplice: basta inserire i dati e lo strumento genererà automaticamente il simbolo.

Regola chiave:Se i tuoi dati non rientrano naturalmente nel limite, non forzarli, utilizza invece un simbolo più grande.

Conclusione: quando 10 x 10 è la scelta giusta

La DataMatrix10 x 10non è un codice a barre di uso generale, ma una soluzione per limitazioni spaziali estreme.

Usato correttamente, consente la tracciabilità sui componenti più piccoli. Usato in modo improprio, spesso si traduce in codici illeggibili.

In definitiva, il successo dipende meno dalla generazione del simbolo e più dalla progettazione dell'intero processo di marcatura e scansione intorno ai suoi limiti.

Domande frequenti su DataMatrix 10 x 10

Q1: Qual è la dimensione più piccola di DataMatrix?

La dimensione più piccola comunemente utilizzata ECC 200 DataMatrix è10 x 10.

Q2: Quanti dati può un10 x 10Negozio DataMatrix?

Fino a 6 cifre numeriche o 3 caratteri alfanumerici.

Q3: Gli smartphone possono eseguire la scansione10 x 10codici?

Alcuni smartphone possono scansionare i codici DataMatrix, ma per10 x 10L'affidabilità della scansione dei simboli, specialmente in condizioni DPM o a basso contrasto, è spesso limitata.
